英特爾Granite Rapids Xeon 9000 CPU插槽圖像曝光 預估LGA 7529插槽尺寸105x70.5毫米

原標題：插槽大 1.7 倍、針腳多 61%，英特爾 Granite Rapids Xeon 9000 CPU 插槽圖像曝光

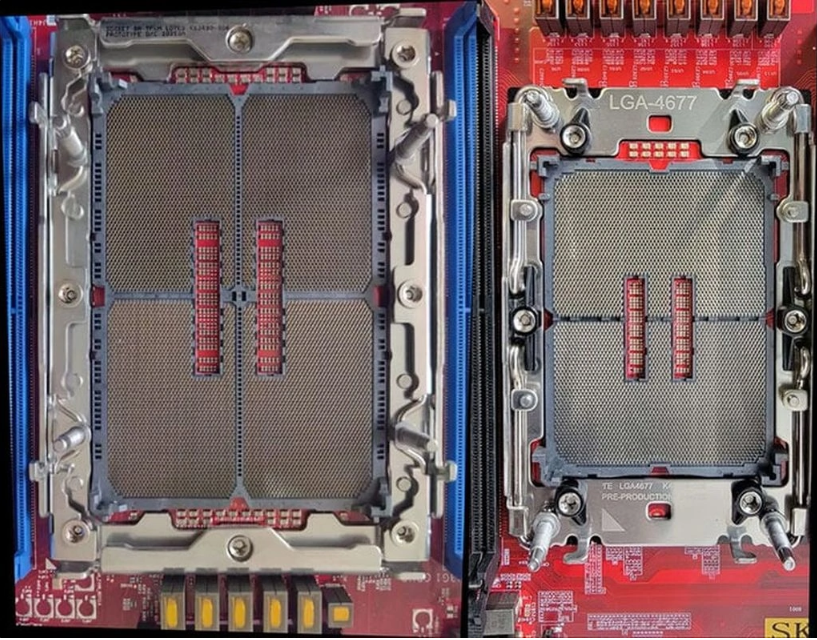

2 月 3 日消息，Yuuki Ans 在本周早些時候，曝光了英特爾 Granite Rapids Xeon 9000 CPU 插槽的圖片。三張非常詳細的圖像顯示了打開和關閉插槽的情況，以及背板情況。

Angstronomics 的 Twitterer SkyJuice 針對該插槽圖片進行了測量和計算，讓我們對英特爾即將推出的 LGA 7529 插槽有了更直觀的了解。

SkyJuice 預估 LGA 7529 插槽的尺寸為 105 x 70.5 毫米。這比當前一代 Sapphire Rapids 服務器處理器使用的 LGA 4677 插槽大 1.7 倍。

如果你對 LGA 7529 插槽尺寸還沒有更清晰的感受，那么IT之家附一些可以對比的尺寸數據：

英特爾 Alder Lake 或 Raptor Lake CPU 尺寸為 45 x 37.5 毫米

傳統信用卡 / 銀行卡的尺寸為 85 x 55 毫米

一副撲克牌是 88.9 x 63.5 毫米

AMD 用于最新一代 Epyc Zen 4 Genoa CPU 的 Socket SP5 尺寸為 75.4 x 72 毫米

英特爾的 Granite Rapids Xeon 9000 CPU 插槽尺寸為 105 x 70.5 毫米

蘋果 iPhone 13 Mini 尺寸為 131.5 x 64.2 毫米(厚度為 7.65 毫米)，

英特爾 NUC 12 Pro 大約為 117 x 112 毫米(“超薄”型號的高度為 54 毫米)。

那么為何英特爾 Granite Rapids Xeon 9000 CPU 插槽比當前的 Xeon 處理器 / 插槽大很多呢?

首要原因是英特爾大幅增加了針腳數量。

Granite Rapids 芯片預計將配備最多 128 個內核，是在 LGA 4677 上使用的 Sapphire Rapids 和 Emerald Rapids 內核的兩倍。

此外，英特爾計劃將新的 LGA 7529 插槽與 Sierra Forest Xeons 一起使用，該插槽可能配備多達 334 個核心。

PCIe、內存通道和電源傳輸等方面的額外內核和增加的復雜性 / 需求將使用額外的引腳。
